ZJW – новый бренд в линейке поставок МТ-Системс
7 августа 2025
В линейке поставок МТ-Системс пополнение: для заказа стали доступны микросхемы от компании ZJWMicro – производителя и поставщика прецизионных микросхем аналогового и смешанного сигнала.
ZJW Microelectronics Ltd. основана в 2017 году в Шанхае, и являясь относительно молодой компанией уже успела зарекомендовать себя, ведущим поставщиком высокопроизводительных микросхем аналогового и смешанного сигнала. ZJW сочетает инновационные разработки с передовыми полупроводниковыми технологиями, предлагая заказчикам высококачественные и высокопроизводительные продукты для сложных задач в промышленности, автомобилестроении, связи и здравоохранении.
В линейку поставок ZJW входят:
— Операционные, прецизионные, инструментальные и дифференциальные усилители;
— АЦП (разрешение 12,14,16,18 бит, частота семплирования 200к…1М (имп./сек), 1. 4 и 8-канальные);
— ЦАП (14, 16 и 18-разрядные);
— Коммутаторы и мультиплексоры;
— Источники опорного напряжения;
— Прецизионные чип-резисторные сборки.
— АЦП (разрешение 12,14,16,18 бит, частота семплирования 200к…1М (имп./сек), 1. 4 и 8-канальные);
— ЦАП (14, 16 и 18-разрядные);
— Коммутаторы и мультиплексоры;
— Источники опорного напряжения;
— Прецизионные чип-резисторные сборки.
ZJW готовы предоставить клиентам полную техническую поддержку, наборы для разработки и полную документацию (в том числе reference design) по своей продукции. Ниже для примера приведён reference design платы для сбора данных:

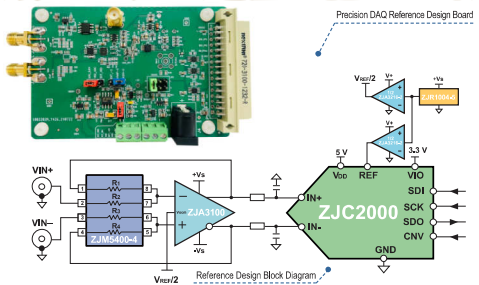

Представленная схема обеспечивает надежный сбор данных с высокой точностью, упрощая разработку конечного устройства. В основе схемы лежит SAR АЦП ZJC2000 (разрешение 16, 18 и 20 бит, 400 kSPS) в совокупности с прецизионным усилителем ZJA3100, обеспечивающие полноценный дифференциальный ввод сигнала и высокую точность измерений. Дополнительно в схеме используется резисторная сборка (чип резистор) ZJM5400, обеспечивающая сверхвысокое согласование сопротивлений и малый температурный дрейф, а также прецизионный источник опорного напряжения ZJR1004, который поддерживает стабильный режим работы всей схемы.
Для удобства при выборе компонентов, компания ZJW подготовила Cross-reference таблицу с аналогами западных производителей на свою продукцию:
| Источники опорного напряжения | |||||
| Парт номер | Напряжение на выходе | Аналоги от компании A | Аналоги от компании T | Аналоги от компании M | Аналоги от компании L |
| ZJR1004-2 | 2.048 | ADR420, ADR430, ADR440, ADR4520A, REF191 | REF5020 | MAX6126 | LTC6652, LTC6655 |
| ZJR1004-9 | 2.5 | ADR421, ADR431, ADR441, ADR4525A, REF192, AD580, AD780, ADR03, REF03 | REF5025 | MAX6126, MAX6143, MAX6173, MAX873A | LTC6652, LTC6655, LTC6657, LT1019, LT1460, LT1461 |
| ZJR1004-3 | 3 | ADR423, ADR433, ADR443, ADR4540A, REF193, AD780, ADR06 | REF5030 | MAX6126 | LTC6652, LTC6655, LTC6657, LT1461 |
| ZJR1004-8 | 3.3 | ADR4533A, REF196 | REF3433 | MAX6126, MAX6143, MAX6177 | LTC6652, LTC6655, LT1461 |
| ZJR1004-4 | 4.096 | ADR434, ADR444, ADR4540A, REF198 | REF5040 | MAX6126, MAX6143, MAX6174 | LTC6652, LTC6655, LT1461 |
| ZJR1004-5 | 5 | ADR425, ADR435, ADR445, ADR 4550A, REF195, REF02, AD586, ADR02 | REF5050 | MAX6126, MAX6143, MAX6175, MAX875A | LTC6652, LTC6655, LTC6657, LT1019, LT1236, LT1460, LT1461 |
| ZJR1004-0 | 10 | AD581, AD587, ADR01, REF01 | REF5010 | MAX6143, MAX6176, MAX876A | LT1019, LT1236, LT1460 |
| ZJR1000-1 | 1.25 | / | / | MAX6161, MAX6190 | LTC6652, LTC6655, LT6657 |
| ZJR1000-2 | 2.048 | ADR420, ADR430, ADR440, ADR4520A | REF5020 | MAX6126, MAX6161, MAX6191 | LTC6652, LT6655 |
| ZJR1000-9 | 2.5 | ADR421, ADR431, ADR441, ADR4525A | REF5025 | MAX6126, MAX6133, MAX6166, MAX6192 | LTC6652, LTC6655, LT6657 |
| ZJR1000-3 | 3 | ADR423, ADR433, ADR445, ADR4530A | REF5030 | MAX6126, MAX6133, MAX6163, MAX6193 | LTC6652, LTC6655, LT6657 |
| ZJR1000-4 | 4.096 | ADR434, ADR444, ADR4540A, | REF5050 | MAX6126, MAX6133, MAX6164, MAX6198 | LTC6652, LTC6655 |
| ZJR1000-5 | 5 | ADR425, ADR435, ADR445, ADR4550A | REF5050 | MAX6126, MAX6133, MAX6165, MAX6195 | LTC6652, LTC6655, LT6657 |
| ZJR1001 | 2.5/3.0/4.096/5.0 | / | / | MAX6070 | / |
| ZJR1002-2 | 2.048 | ADR3420, ADR360B, ADR390B | REF3220 | MAX6071 | LT6654A, LT1790A |
| ZJR1002-9 | 2.5 | ADR3425, ADR361B, ADR391B | REF3425, REF3225 | MAX6071 | LT6654A, LT1790A |
| ZJR1002-3 | 3 | ADR3430, ADR363B | REF3400, REF3230 | MAX6071 | LT6654A, LT1790A |
| ZJR1002-8 | 3.3 | ADR3433, ADR366B | REF3433, REF3233 | MAX6071 | LT6654A, LT1790A |
| ZJR1002-4 | 4.096 | ADR3440, ADR364B, ADR392B | REF3440, REF3240 | MAX6071 | LT6654A, LT1790A |
| ZJR1002-5 | 5 | ADR3450, ADR365B, ADR395B | REF3450 | MAX6071 | LT6654A, LT1790A |
| ZJR1003-9 | 2.5 | ADR3525, ADR291E, REF192 | LM4140-2.5, REF6025, REF6125 | / | LT1461-2.5 |
| ZJR1003-3 | 3 | ADR3530, REF193 | REF6030, REF6130, | / | LT1461-3 |
| ZJR1003-4 | 4.096 | ADR3540, ADR292E, REF198 | LM4140-4.1, REF6041, REF6141 | / | LT1461-4 |
| ZJR1003-5 | 5 | ADR3550, REF195 | REF6050, REF6150 | / | LT1461-5 |
| ZJR1302-2 | 2.048 | ADR380 | REF3025. REF3325 | MAX6062B, MAX6021B, MAX6106 | / |
| ZJR1302-9 | 2.5 | AD1582B, ADR381 | REF3030, REF3330 | MAX6035A25, MAX6066B, MAX6002, MAX6025B, MAX6125, MAX6102\ | LT1460-2.5 |
| ZJR1302-3 | 3 | AD1583B | MAX6035A30, MAX6063B, MAX6003, MAX6030B, MAX6103 | LT1460-3 | |
| ZJR1302-8 | 3.3 | / | REF3033, REF3333 | / | LT1460-3.3 |
| ZJR1302-4 | 4.096 | AD1584B | REF3040 | / | |
|
Прецезионные АЦП |
|||||
| Парт номер |
Описание |
Аналоги от компании A | Аналоги от компании T | Аналоги от компании M | Аналоги от компании L |
| ZJC2400-18 | Разрешение 18 бит, 2 MSPS, диффиренциальный вход | AD4003, AD7986 | ADS9110 | / | / |
| ZjC2401-18 | Разрешение 18 бит, 1 MSPS, диффиренциальный вход | AD4007, AD7982 | ADS8881, ADS8910B | MAX11902 | LTC2378-18 |
| ZJC2020 | Разрешение 20 бит, 350 kSPS, диффиренциальный вход | AD4022 | ADS8902B, ADS8904B | / |
LTC2376-20, LTC2377-20 |
| ZJC2000 | Разрешение 18 бит, 400 kSPS, диффиренциальный вход | AD7690, AD7989-5, AD4011 | ADS8885, ADS8382 | MAX11156, MAX11158 | LTC2377-18 |
| ZJC2001 | Разрешение 16 бит, 500 kSPS, диффиренциальный вход | AD7693, AD7688, AD7916 | ADS8318, ADS8865 | MAX11166, MAX11168 | LTC2377-16 |
| ZJC2002 | Разрешение 16 бит, 500 kSPS, псевдодиффиренциальный вход | AD7686, AD7988-5, AD4008 | ADS8319, ADS8864, ADS8326 | MAX11162 | LTC2367-16 |
| ZJC2004 | Разрешение 18 бит, 400 kSPS, псевдодиффиренциальный вход | AD4010 | ADS8380 | MAX11152 | LTC2367-18 |
| ZJC2007 | Разрешение 14 бит, 600 kSPS, псевдодиффиренциальный вход | AD7946 | / | MAX11262 | / |
| ZJC2009 | Разрешение 12 бит, 1 MSPS, 1 канал | AD7476 | ADCS7476, ADC121S101, ADS7886 | / | / |
| ZJC2010 | Разрешение 18 бит, 200 kSPS, диффиренциальный вход | AD7691, AD798901 | ADS8887 | / | LTC2326-18 |
| ZJC2011 | Разрешение 16 бит, 250 kSPS, диффиренциальный вход | AD7687 | ADS8867 | MAX11167, MAX11169 | LTC2376-16 |
| ZJC2012 | Разрешение 16 бит, 250 kSPS, псевднодиффиренциальный вход | AD7683, AD7685, AD7694, AD7940 | ADS8339, ADS8866 | MAX11163 | LTC2364-16 |
| ZJC2017 | Разрешение 14 бит, 300 kSPS, псевднодиффиренциальный вход | AD7942 | ADC141S626 | MCP3301 | / |
| ZJC2100-18 | Разрешение 18 бит, 400 kSPS, 4 диффиренциальных канала | / | / | / | LTC2372-18 |
| ZJC2102-18 | Разрешение 18 бит, 400 kSPS, 8 псевдодиффиренциальных каналов | / | ADS8698 | / | LTC2372-18 |
| ZJC2104-18 | Разрешение 18 бит, 400 kSPS, 4 псевднодиффиренциальных канала | / | ADS8694 | / | / |
| ZJC2100-16 | Разрешение 16 бит, 500 kSPS, 4 диффиренциальных канала | / | / | MAX1302, MAX1300 | LTC2372-16 |
| ZJC2102-16 | Разрешение 16 бит, 500 kSPS, 8 псевдодиффиренциальных каналов | AD7699, AD4697 | ADS8167, ADS8332, ADS8688 | / | LTC2372-16 |
| ZJC2103-16 | Разрешение 16 бит, 250 kSPS, 8 псевдодиффиренциальных каналов | AD7689 | ADS8166, ADS8344, ADS8345, ADS7844, ADS7066 | MAX1302, MAX1300, MAX1168 | LTC1867 |
| ZJC2104-16 | Разрешение 16 бит, 500 kSPS, 4 псевдодиффиренциальных каналов | / | ADS8331, ADS8684 | / | / |
| ZJC2105-16 | Разрешение 16 бит, 250 kSPS, 4 псевдодиффиренциальных каналов | AD7682 | ADS8341, ADS8343 | MAX1301, MAX1167 | / |
| ZJC2102-14 | Разрешение 14 бит, 600 kSPS, 8 псевдодиффиренциальных каналов | / | TLC3548 | / | / |
| ZJC2103-14 | Разрешение 14 бит, 300 kSPS, 8 псевдодиффиренциальных каналов | AD7949 | TLC3544 | / | / |
| ZJC2102-12 | Разрешение 12 бит, 1 MSPS, 8 каналов | AD7298, AD7928, AD7091R-8 | ADS7028, ADS7038, TLA2518 | MAX11125, MAX11325 | / |
|
Прецезионные Операционные усилители |
|||||
| Парт номер | Количество входов | Аналоги от компании A | Аналоги от компании T | Аналоги от компании M | Аналоги от компании L |
| ZJA3000-1 | 1 | AD820, OP777, AD8641, AD8625 | OPA192, OPA197 | / | / |
| ZJA3000-2 | 2 | AD822, OP727, AD8642, AD8626 | OPA2192, OPA2197 | / | LT1492 |
| ZJA3000-4 | 4 | AD824, OP747, AD8643, AD8627 | OPA4192, OPA4197 | / | LT1493 |
| ZJA3001-1 | 1 | OP1177, ADA4077-1, ADA4177-1, OP97, OP07A, OP177, OP77, AD8677 | OPA277, OPA202, OPA130 | OP07-LTC | LT1001, LT1097 |
| ZJA3001-2 | 2 | OP2177, ADA4077-2, ADA4177-2, OP297, OP200 | OPA2277, OPA2202, OPA2130, OPA1692 | / | LT1002 |
| ZJA3001-4 | 4 | OP4177, ADA4077-4, ADA4177-4, OP497, OP400 | OPA4277, OPA4202, OPA4130 | / | / |
| ZJA3008-2 | 2 | AD822, OP727 | / | / | LT1013, LT1492 |
| ZJA3018-2 | 2 | ADA4177-2 | OPA2206 | / | / |
| ZJA3512-2 | 2 | AD8512, ADA4610-2, AD8620, OP249 | OPA2131, OPA2132, OPA2140, OPA2145 | / | LT1057, LT1113, LT1169, LT1457 |
| ZJA3216-1 | 1 | AD8615, AD8655 | OPA320 | MAX4124, MAX44259 | LTC6240 |
| ZJA3216-2 | 2 | AD8616, AD8656, OPA322 | OPA2320 | MAX4128, MAX44263 | LTC6241, LTC6087 |
| ZJA3216-4 | 4 | AD8618 | / | / | LTC6242, LTC6088 |
| ZJA3206-1 | 1 | AD8605, AD8601A | OPA325 | / | / |
| ZJA3206-2 | 2 | AD8606, AD8602A | OPA2325 | / | / |
| ZJA3206-4 | 4 | AD8608 | OPA4325 | / | / |
| ZJA3202-1 | 1 | AD8515 | OPA340 | MAX4122 | / |
| ZJA3202-2 | 2 | / | OPA2340 | MAX4126 | / |
| ZJA3202-4 | 4 | / | OPA4340 | MAX4129 | / |
| ZJA3236-1 | 1 | / | OPA322, OPA323 | / | / |
| ZJA3236-2 | 2 | / | OPA2322, OPA2323 | / | / |
| ZJA3236-4 | 4 | / | OPA4322, OPA4323 | / | / |
| ZJA3226-1 | 1 | AD8691, AD8601D | OPA364, OPA374, OPA316, TLV316, TLV9061 | / | / |
| ZJA3226-2 | 2 | AD8692, AD8602D | OPA2364, OPA2374, OPA2316, TLV2316, TLV9062 | MAX4491 | / |
| ZJA3226-4 | 4 | AD8694, AD8604D | OPA4364, OPA4374, OPA4316, TLV4316, TLV9064 | MAX4492 | / |
| ZJA3227 | - | / | / | MAX4490 | / |
| ZJA3222-1 | 1 | / | LMV710-N, OPA343 | / | / |
| ZJA3222-2 | 2 | / | LMV712-N, OPA2343 | / | / |
| ZJA3222-4 | 4 | / | OPA4343 | / | / |
|
Дифференциальные усилители |
|||||
| ZJA3100 | 1 | AD8138, AD8137, ADA4940-1, ADA4945-1 | THS4551, THS4521, THS4130, THS4131 | / | LTC6362, LTC6403-1 |
| ZJA3101 | 1 | AD8137 | THS4561, THS4531, THP210 | / | LT1994 |
|
Резисторные сборки (чип резисторы) |
|||||
| Парт номер | R2=R3, Ом | R1=R4, Ом | Допуск, % | Аналоги от компании L | Аналоги от компании V |
| ZJM5400-1B | 10k | 10k | 0.01 | LT5400-1A | MORN(T)A1002Q |
| ZJM5400-1A | 0.025 | LT5400-1B | MORN(T)A1002Z | ||
| ZJM5400-2B | 100k | 100k | 0.01 | LT5400-2A | MORN(T)A1003Q |
| ZJM5400-2A | 0.025 | LT5400-2B | MORN(T)A1003Z | ||
| ZJM5400-3B | 10k | 100k | 0.01 | LT5400-3A | / |
| ZJM5400-3A | 0.025 | LT5400-3B | / | ||
| ZJM5400-4B | 1k | 1k | 0.01 | LT5400-4A | MORN(T)A1001Q |
| ZJM5400-4A | 0.025 | LT5400-4B | MORN(T)A1001Z | ||
| ZJM5400-5B | 1M | 1M | 0.01 | LT5400-5A | / |
| ZJM5400-5A | 0.025 | LT5400-5B | / | ||
| ZJM5400-6B | 1k | 5k | 0.01 | / | / |
| ZJM5400-6A | 0.025 | LT5400-6B | / | ||
| ZJM5400-7B | 1.25k | 5k | 0.01 | / | / |
| ZJM5400-7A | 0.025 | LT5400-7B | / | ||
| ZJM5400-8B | 1k | 9k | 0.01 | / | / |
| ZJM5400-8A | 0.025 | LT5400-8B | / | ||
По вопросам приобретения и технических консультаций просьба обращаться к нашим специалистам по телефону +7 (812) 325-36-85 или по электронной почте semi@mt-system.ru
