Высокоскоростные DAC кабельные сборки для внешних соединений: гарантия скорости и надежности
МТ-Системс предлагает широкий ассортимент стандартных и заказных высокоскоростных DAC кабельных сборок. Наша компания работает с проверенными и надежными производителями, поставляя их продукцию ведущим отечественным разработчикам серверного и телеком-оборудования.
За последние десятилетия рост трафика, вызванный развитием ИИ, машинного обучения и IoT, резко повысил требования к скорости и пропускной способности сетевой инфраструктуры.
МТ-Системс следует тенденциям рынка и регулярно расширяет свой портфель поставок в сферах серверного и телеком-оборудования. Компания предлагает множество вариантов высокоскоростных DAC кабелей: как стандартные решения с классическими интерфейсами, так и сборки, изготовленные по индивидуальному ТЗ заказчиков.
DAC-кабель (Direct Attach Cable) - медные кабели для организации связи между устройствами (коммутаторы, серверы, СХД, маршрутизаторы), выступают прекрасной альтернативой оптическим кабелям на коротких расстояниях: за сравнительно малую стоимость, они обеспечивают хорошую скорость передачи данных.
Кабели DAC можно подразделить на пассивные и активные:
• Пассивные (Passive DAC) - без активных компонентов усиления сигнала. Самый простой и дешевый вариант.
• Активные (Active DAC) - оснащены интегрированными схемами, которые восстанавливают и усиливают сигнал, что позволяет увеличить дальность связи и повысить помехоустойчивость.
Активные медные кабели также делятся на два подтипа:
• ACC (Active Copper Cable) - оборудованы линейными усилителями (Redriver), которые компенсируют затухание сигнала, но не восстанавливают фазу и тактовые данные.
• AEC (Active Electrical Cable) - оснащены компонентами CDR (Clock and Data Recovery), обеспечивающими полноценное восстановление тактового сигнала и данных.
Внешние SFF
данных).
SFF8088 (External MiniSAS - Mini Serial Attached SCSI)
SFF (Small Form Factor) - малый форм-фактор. Разъем для внешнего подключения систем хранения (SAS). Внешняя вариация коннектора SFF8087.
|
|
Линии/Скорость: |
4 линии, скорость на линию до 6 Гбит/с |
| Суммарная пропускная способность: | 24 Гбит/с | |
| Область применения: | Внешние подключения SAS-дисковых массивов и RAID-контроллеров |

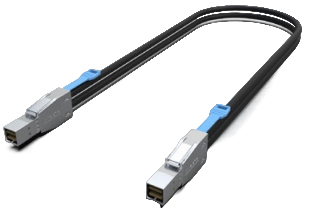

SFF8644 (External MiniSAS HD)
Улучшенная версия SFF8088. HD (High Density) - высокая плотность. Более компактный, но с бо́льшим количеством контактов. Внешняя вариация коннектора SFF8643.
|
|
Линии/Скорость:
|
4 линии, скорость на линию до 12 Гбит/с |
| Суммарная пропускная способность: | 48 Гбит/с | |
| Область применения: | Современные внешние системы хранения данных (SAN, DAS), серверы с HBA/RAID-контроллерами |
SFF8674 (External MiniSAS HD)
Разъем для интерфейса U.3 (универсальный для NVMe, SAS, SATA). Следующее поколение SFF8644, уже с улучшенными характеристиками по скорости передачи данных.
|
|
Линии/Скорость: |
4 линии, скорость на линию до 24 Гбит/с |
| Суммарная пропускная способность: | 96 Гбит/с | |
| Область применения: | Используется для подключения дисковых полок в центрах обработки данных (ЦОД) |
Возможности поставок МТ-Системс по внешним высокоскоростным сборкам SFF-семейства
| Форм-фактор | Стандарт |
Кол-во линий |
Основные поддерживаемые стандарты |
Сопротивление, Ом | Конфигурация разъема |
| Mini SAS | SFF-8088 |
36 50 68 |
PCIe 3.0 SAS 3.0 SATA 3.0 |
100 85 |
STR (Straight) R/A (Right Angle) LSE(Left Side Exit) LSE(Right Side Exit) |
| Mini SAS HD | SFF-8644 |
4i: 36 8i: 72 |
PCIe 4.0/3.0 SAS 4.0/3.0 SATA 3.0 |
100 85 |
STR (Straight) R/A (Right Angle) LSE(Left Side Exit) RSE(Right Side Exit) |
| SFF8674 |
4i: 36 8i: 72 |
PCIe 4.0 SAS 4.0/3.0 SATA 3.0 |
100 85 |
STR (Straight) R/A (Right Angle) LSE(Left Side Exit) RSE(Right Side Exit) |
SFP (Small Form-factor Pluggable) или mini-GBIC (Gigabit Interface Converter)
Благодаря компактным размерам и удобству замены (есть возможность горячей замены), SFP-модули стали предпочтительным выбором по сравнению с более старшими стандартами, такими как SFF.

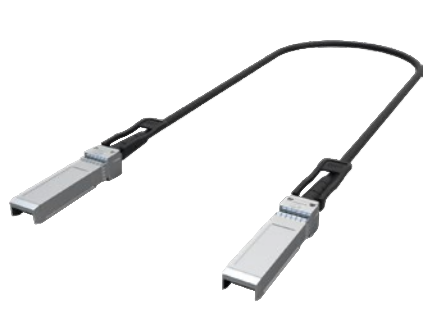

SFP/SFP+ (Small Form-factor Pluggable)
Компактный модуль для сетевых и телекоммуникационных устройств. Базовый форм-фактор. SFP+ - улучшенная версия SFP, поддерживающая более высокие скорости.
|
|
Линии/Скорость: | 1 линия |
| Суммарная пропускная способность: | 1 Гбит/с , 10 Гбит/с (SFP+) | |
| Область применения: | Сетевое оборудование: коммутаторы, маршрутизаторы, сетевые карты |
Это третье поколение систем SFP. Новый этап развития SFP+: SFP28 имеет тот же общий форм-фактор, что и SFP+, но поддерживает более высокую скорость передачи.
|
Линии/Скорость: | 1 линия |
| Суммарная пропускная способность: | 25 Гбит/с (до 28 Гбит/с в некоторых случаях ) | |
| Область применения: | Основа для сетей Гбит/с в ЦОД, подключение к серверам |
SFP56 (Small Form-factor Pluggable 56)
Следующее поколение, скорость ~56 Гбит/с на линию (PAM4 модуляция).
|
|
Линии/Скорость: | 1 линия |
| Суммарная пропускная способность: | 50 Гбит/с (Ethernet) (до 56 Гбит/с в некоторых случаях ) | |
| Область применения: | Сети 50 Гбит/с, часто используется в паре (2x SFP56) для 100 Гбит/с как альтернатива QSFP28. |
SFP112 (Small Form-factor Pluggable 112)
Форм-фактор для скорости ~100 Гбит/с на линию (PAM4).
|
|
Линии/Скорость: | 1 линия |
| Суммарная пропускная способность: | 100 Гбит/с (Ethernet) | |
| Область применения: |
Плотные решения 100Гбит/с на один порт, сети 200Гбит/с (2 линии) |
NGSFP (DSFP) (Next Generation Small form factor)
Скорость передачи данных в два раза выше, чем у SFP28, при этом сохраняется обратная совместимость с интерфейсами SFP.
|
|
Линии/Скорость: |
2 линии, Скорость передачи на линию: 50 Гбит/с |
| Суммарная пропускная способность: | До 100 Гбит/с | |
| Область применения: | Центры обработки данных, высокопроизводительных вычислительных приложений |
SFP-DD (Small Form-factor Pluggable Double Density)
Развитие SFP с двумя линиями вместо одной за счет второго ряда контактов (DD - двойная плотность).
|
|
Линии/Скорость: |
2 линии, Скорость передачи на линию: 25 Гбит/с, 50 Гбит/с |
| Суммарная пропускная способность: | 50 Гбит/с, 100 Гбит/с | |
| Область применения: | Удвоение плотности портов 25G/50G в коммутаторах для подключения серверов и повышения эффективности ЦОД. |
QSFP (Quad Small Form-factor Pluggable)
Следующий этап развития SFP. Литера «Q» перед SFP означает 4 независимых канала передачи: основное преимущество - параллельная передача по четырем независимым каналам. QSFP поддерживает 4 Гбит/с четырьмя каналами, передающими 1 Гбит/с одновременно.

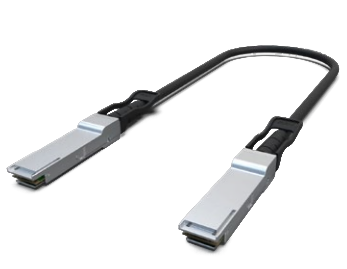

QSFP28 (Quad Small Form-factor Pluggable 28)
|
| Линии/Скорость: |
4 линии, Скорость передачи на линию: 25 Гбит/с (до 28 Гбит/с в некоторых случаях ) |
| Суммарная пропускная способность: | 100 Гбит/с (4x25G, 2x50G, 1x100G) | |
| Область применения: |
Магистральные соединения в ЦОД (коммутатор-коммутатор), высокопроизводительные вычисления (HPC),системы ИИ |
QSFP56 (Quad Small Form-factor Pluggable 56)
Эволюция QSFP28 для 200Гбит/с.
|
| Линии/Скорость: |
4 линии, Скорость передачи на линию: до 56 Гбит/с |
| Суммарная пропускная способность: | 200 Гбит/с | |
| Область применения: | Поколение высокоплотных сетей 200Гбит/с |
QSFP112 (Quad Small Form-factor Pluggable 112)
QSFP112 - это улучшенная версия QSFP28, поддерживающая значительно более высокую скорость.
|
| Линии/Скорость: |
4 линии, Скорость передачи на линию: до 112 Гбит/с |
| Суммарная пропускная способность: | 400 Гбит/с | |
| Область применения: | Центры обработки данных, высокопроизводительных вычислительных приложений |

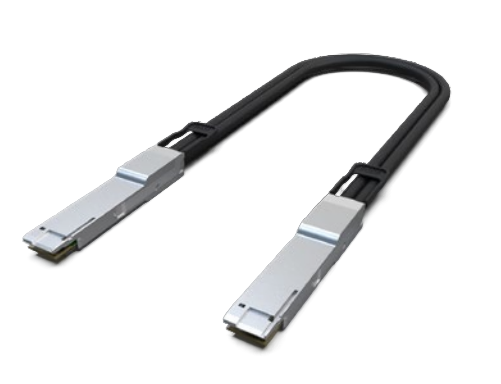

QSFP-DD (Quad Small Form-factor Pluggable Double Density)
Самый популярный форм-фактор для 400Гбит/с. Как и у SFP-DD, есть второй ряд контактов, увеличивая число линий с 4 до 8.
| Линии/Скорость: |
8 линий, Скорость передачи на линию: до 28 Гбит/с, до 56 Гбит/с |
| Суммарная пропускная способность: |
400 Гбит/с: 8x50 Гбит/с Также поддерживает 200 Гбит/с (4x50) и 100 Гбит/с (4x25) | |
| Область применения: |
Основной стандарт для портов 400Гбит/с в современных коммутаторах и сетевых картах. Обратно совместим с QSFP (можно вставить QSFP28 модуль) |
QSFP-DD800
Модификация QSFP-DD для скоростей 800 Гбит/с.
 | Линии/Скорость: |
8 линий, Скорость передачи на линию: 100 Гбит/с |
| Суммарная пропускная способность: | 800 Гбит/с | |
| Область применения: | Передовые системы для ИИ/ML и суперкомпьютеров, требующие высокой пропускной способности |

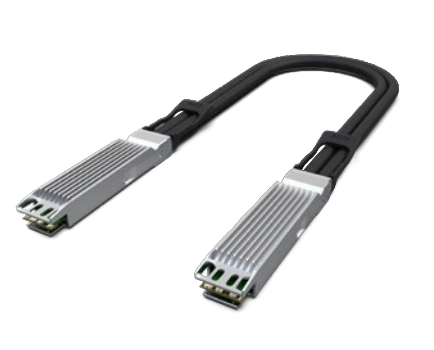

OSFP (Octal Small Form-factor Pluggable)
Следующий этап развития QSFP. Литера «O» перед SFP означает 8 независимых каналов передачи. OSFP имеет достаточно крупный форм-фактор, который обеспечивает высокую скорость передачи данных.
Конкурент QSFP-DD, разработанный для 400Гбит/с и выше. Чуть крупнее, лучше теплоотвод. Стоит обратить внимание на то, что разъемы серии OSFP имеют два вида:
- OSFP Type, классический разъем
- OSFP-RHS (Riding Heat Sink) - отличается от классического отсутствием встроенного радиатора, и как следствие, высотой.
 | Линии/Скорость: |
8 линий, Скорость передачи на линию: 50 Гбит/с |
| Суммарная пропускная способность: | 200 Гбит/с , 400 Гбит/с , 800 Гбит/с | |
| Область применения: | Высокомощные 400/800 Гбит/с, где критично охлаждение мощных трансиверов |
OSFP800
Реализация OSFP для скорости 800 Гбит/с. Для OSFP800 также актуальны два вида разъема: OSFP800 и OSFP800-RHS.
|
| Линии/Скорость: |
8 линий, Скорость передачи на линию: 100 Гбит/с |
| Суммарная пропускная способность: | 800 Гбит/с | |
| Область применения: | Те же, что и у OSFP, с фокусом на 800G |

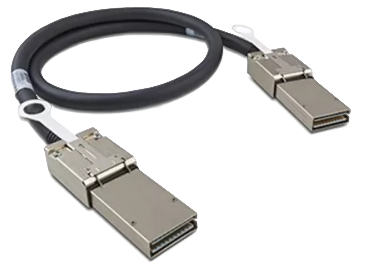

CDFP
|
| Линии/Скорость: |
16 линий, Скорость передачи на линию: 28 Гбит/с, 32 Гбит/с, 64 Гбит/с |
| Суммарная пропускная способность: | 64 Гбит/с, 256 Гбит/с, 400 Гбит/с | |
| Область применения: | Искусственный интеллект, машинное обучение |
|
Изображение |
Форм-фактор |
Количество линий |
Суммарная пропускная способность |
|
SFF8088 (MiniSAS) |
4 |
24 Гбит/с |
|
SFF8644 (MiniSAS HD) |
48 Гбит/с | |
|
|
SFF8674 (MiniSAS HD) |
96 Гбит/с | |
|
|
SFP/SFP+ SFP28 SFP56 SFP112 |
1 |
NRZ-10G NRZ-25G PAM4-50G PAM4-100G |
|
|
SFP-DD |
2 |
PAM4-100G |
|
|
NGSFP (DSFP) |
PAM4-100G | |
|
|
QSFP+ |
4 |
NRZ-40G NRZ-100G PAM4-200G PAM4-400G |
|
QSFP28 | |||
|
QSFP56 | |||
|
QSFP112 | |||
|
|
QSFP-DD |
8 |
NRZ-200G PAM4-400G PAM4-800G |
|
QSFP-DD800 | |||
|
|
OSFP |
8 |
NRZ-200G PAM4-400G PAM4-800G |
|
OSFP800 | |||
|
|
CDFP |
16 |
400 Гбит/с |
Таким образом, выбор между различными типами зависит от конкретных задач:
• SFF - используются для систем хранения;
• SFP - для сетевых подключений серверов (обеспечивают оптимальный баланс плотности и производительности);
• QSFP, OSFP и CDFP - для передовых систем для ИИ, суперкомпьютеров и машинного обучения, требующих высокой пропускной способности.
В ассортименте МТ-Системс представлены все перечисленные высокоскоростные кабельные сборки как стандартных конфигураций, так и по индивидуальным техническим требованиям заказчика.
Продукция соответствует требованиям отраслевых стандартов (IEEE, InfiniBand и др.) - мы сотрудничаем только с проверенными производителями, гарантируя высокое качество и надежность!
