Характеристики
ID товара
—
814395
Тип
—
4G
Встроенная навигация
—
Да
Частотный диапазон (Гц)
—
LTE-FDD: B1/B3/B5/B7/B8/B20; LTE-TDD: B38/B40/B41; 3G: B1/B8; 2G: 900/1800MHz
Скорость обмена
—
до 150 (DL) / 50 (UL) Мбит/c
Протоколы
—
TCP / UDP / IPV4 / IPV6 / Multi-PDP / FTP / FTPS / HTTP / HTTPS / MQTT / SSL/ TLS; QMI / MBIM/ RNDIS / PPP / ECM; тональный модем (eCall / ЭРА Глонасс)
Интерфейсы
—
UART, USB, I2C, PCM, GPIO, SDIO, SPI, ADC, HSIC
Навигационный приемник
—
GPS/GLONASS/Beidou/Galileo/QZSS
Все характеристики
Артикул:
SIM7600E-H
В корзину

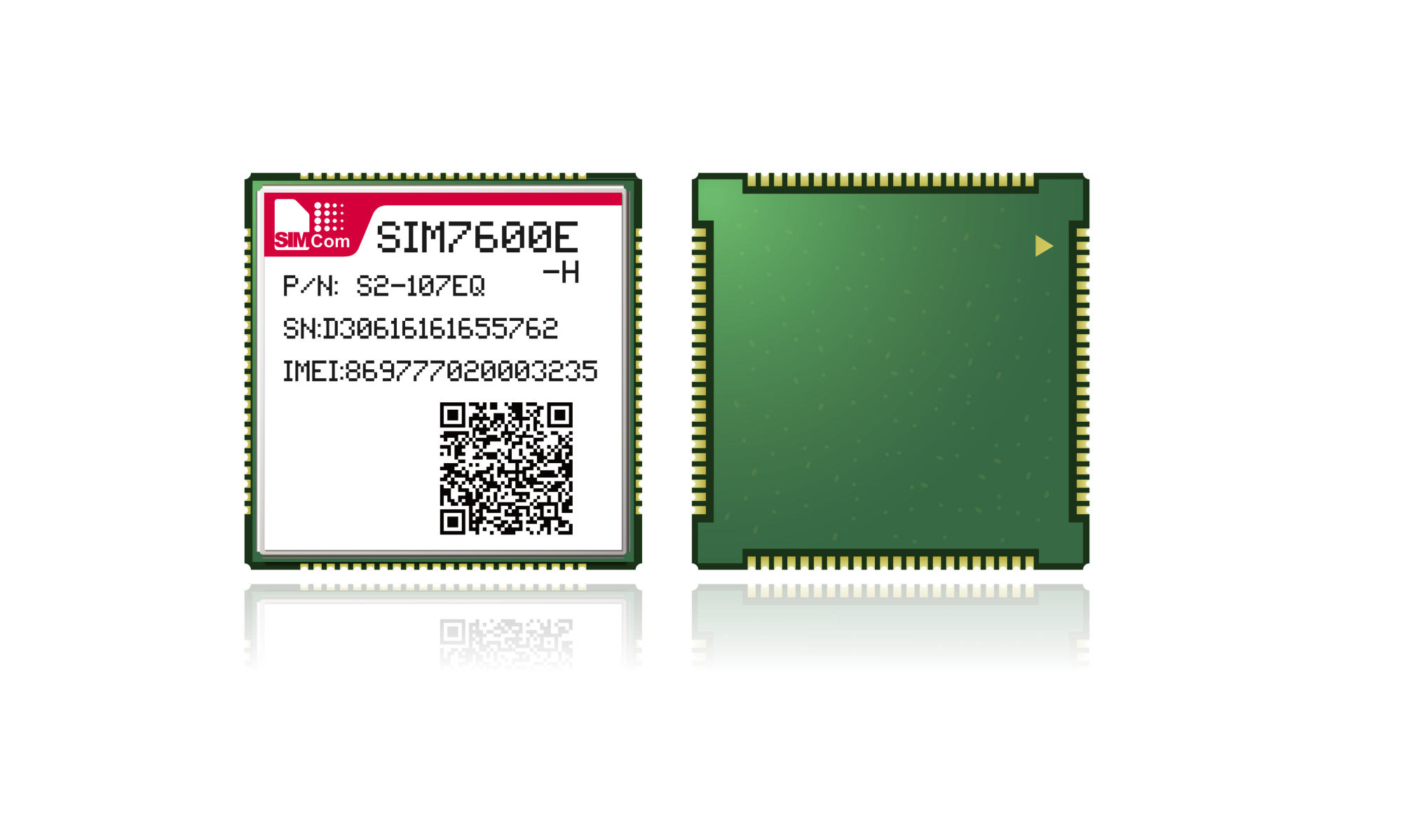

Модуль с поддержкой стандартов LTE Cat.4 (FDD и TDD)/HSPA+/HSDPA/UMTS/EDGE/GSM, а также навигационным приемником GPS/GLONASS. Использование 4-й категории позволяет работать на скоростях до 150(DL)/100(UL) Мбит/c, что открывает широкие возможности для использования в промышленных LTE-роутерах, а также устройствах, требовательных к широте канала.
Решение выполнено в LCC корпусе с торцевыми контактами и поддерживает интерфейсы UART, USB, I2C, GPIO, SPI, ADC, PCM и SDIO. В модуль встроен TCP и UDP стек, а также протоколы FTP(S)/HTTP(S), реализована поддержка DNS. Поддерживается работа в сетях IPv4 и IPv6. Обеспечена поддержка драйверов для операционных систем: MS Windows, Linux, Android. Драйверы предоставляются по запросу.
Аппаратная начинка модуля базируется на мощном процессорном ядре Cortex A5, что позволяет пользователю писать приложения для встроенной ОС модуля, возложив на него часть функционала (технология Open Linux). К модулю можно подключить WiFi сабмодуль W58 и LAN-микросхему по интерфейсу HSIC.
Модуль также доступен в виде miniPCI-e (SIM7600E-H-PCIE) и M.2 (SIM7600E-H-M2) карточек, что актуально для решений, где требуется монтаж без пайки.
Решение выполнено в LCC корпусе с торцевыми контактами и поддерживает интерфейсы UART, USB, I2C, GPIO, SPI, ADC, PCM и SDIO. В модуль встроен TCP и UDP стек, а также протоколы FTP(S)/HTTP(S), реализована поддержка DNS. Поддерживается работа в сетях IPv4 и IPv6. Обеспечена поддержка драйверов для операционных систем: MS Windows, Linux, Android. Драйверы предоставляются по запросу.
Аппаратная начинка модуля базируется на мощном процессорном ядре Cortex A5, что позволяет пользователю писать приложения для встроенной ОС модуля, возложив на него часть функционала (технология Open Linux). К модулю можно подключить WiFi сабмодуль W58 и LAN-микросхему по интерфейсу HSIC.
Модуль также доступен в виде miniPCI-e (SIM7600E-H-PCIE) и M.2 (SIM7600E-H-M2) карточек, что актуально для решений, где требуется монтаж без пайки.
Документация
ID товара
814395
Тип
4G
Встроенная навигация
Да
Частотный диапазон (Гц)
LTE-FDD: B1/B3/B5/B7/B8/B20; LTE-TDD: B38/B40/B41; 3G: B1/B8; 2G: 900/1800MHz
Скорость обмена
до 150 (DL) / 50 (UL) Мбит/c
Протоколы
TCP / UDP / IPV4 / IPV6 / Multi-PDP / FTP / FTPS / HTTP / HTTPS / MQTT / SSL/ TLS; QMI / MBIM/ RNDIS / PPP / ECM; тональный модем (eCall / ЭРА Глонасс)
Интерфейсы
UART, USB, I2C, PCM, GPIO, SDIO, SPI, ADC, HSIC
Навигационный приемник
GPS/GLONASS/Beidou/Galileo/QZSS
Чувствительность
Слежение -159 dBm; Захват -148 dBm
Время старта
Холодный <35 сек; Горячий <1 сек
Исполнение пользовательского кода
Open Linux
Напряжение питания (В)
3,4 ~ 4,2 V
Потребление
<2.8 mA в режиме сна
Форм-фактор
Под пайку
Вес, г
5.7 г
Диапазон рабочих температур
-40 ℃ ~ +85 ℃
